蛇腹003-02(蛇腹の屈折・屈折蛇腹02)

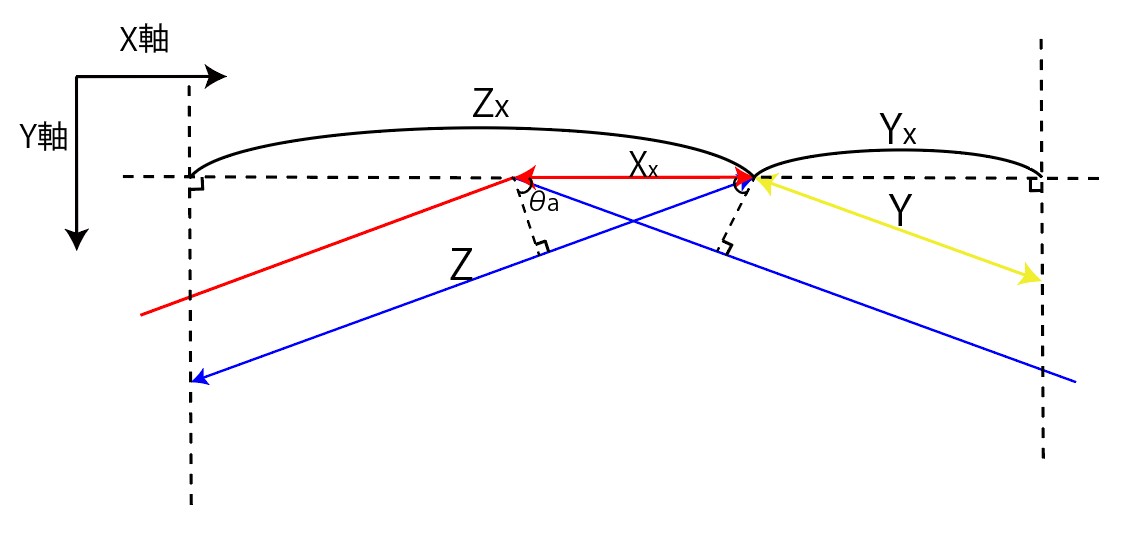

θ_a：Z軸平行からジョイントを見た際、XY平面に投影されるθの角度(直線Zの垂線とXZ平面のなす角)
θ_b：Y軸平行からジョイントを見た際、直線XとZ軸平行の補助線が作る角
を定義しましたが、これらはそれぞれ定義が異なるため、Z軸平行時とY軸平行の関連性が薄いです。
また、それぞれが変域を持っているうえに、互いの角度が関連性を持っているため、扱いが容易ではありません。一応、変域ですが

θ≦θ_a≦90°
θ≦θ_b≦90°

このような形になりました。
θ_bが90°の時は完全に折り切った状態、θ_aが90°の時は逆に折っていない状態です。

X軸平行

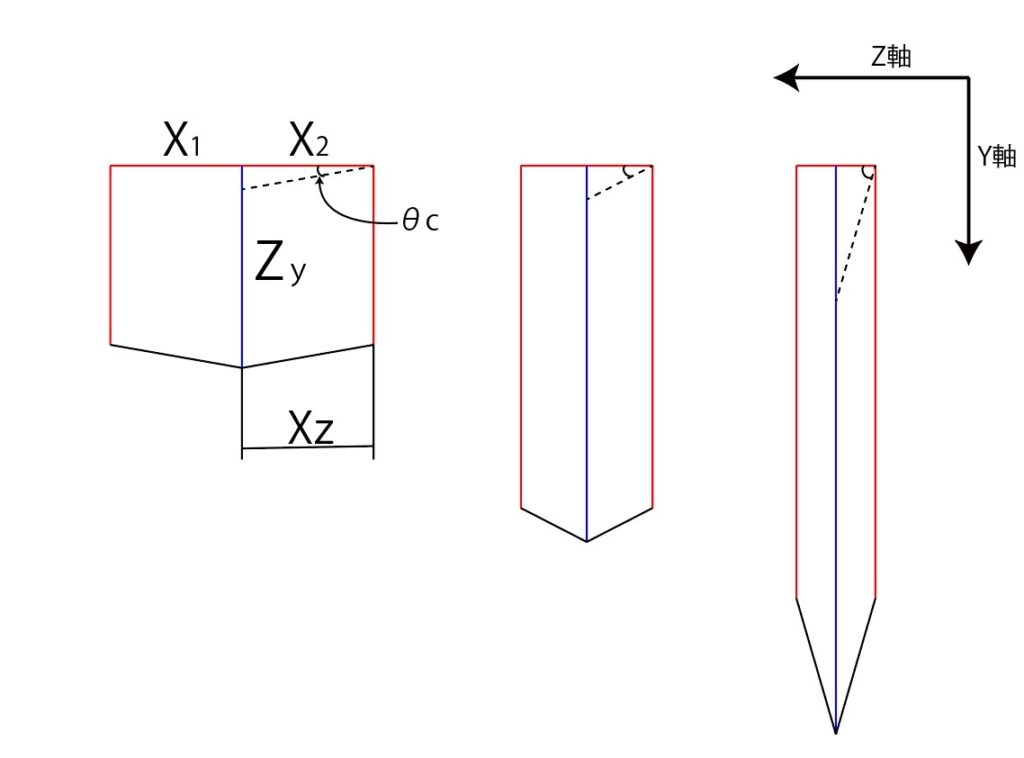

まだ観察していなかった方向でX軸平行があります。Zから隣の山折りま出を最短で結ぶ直線とジョイント部山折り(X)のなす角をYZ平面へ投影した物をθ_ｃとします。

図のような形となります。

ひらめき

これらの図を見てあることを思いました。

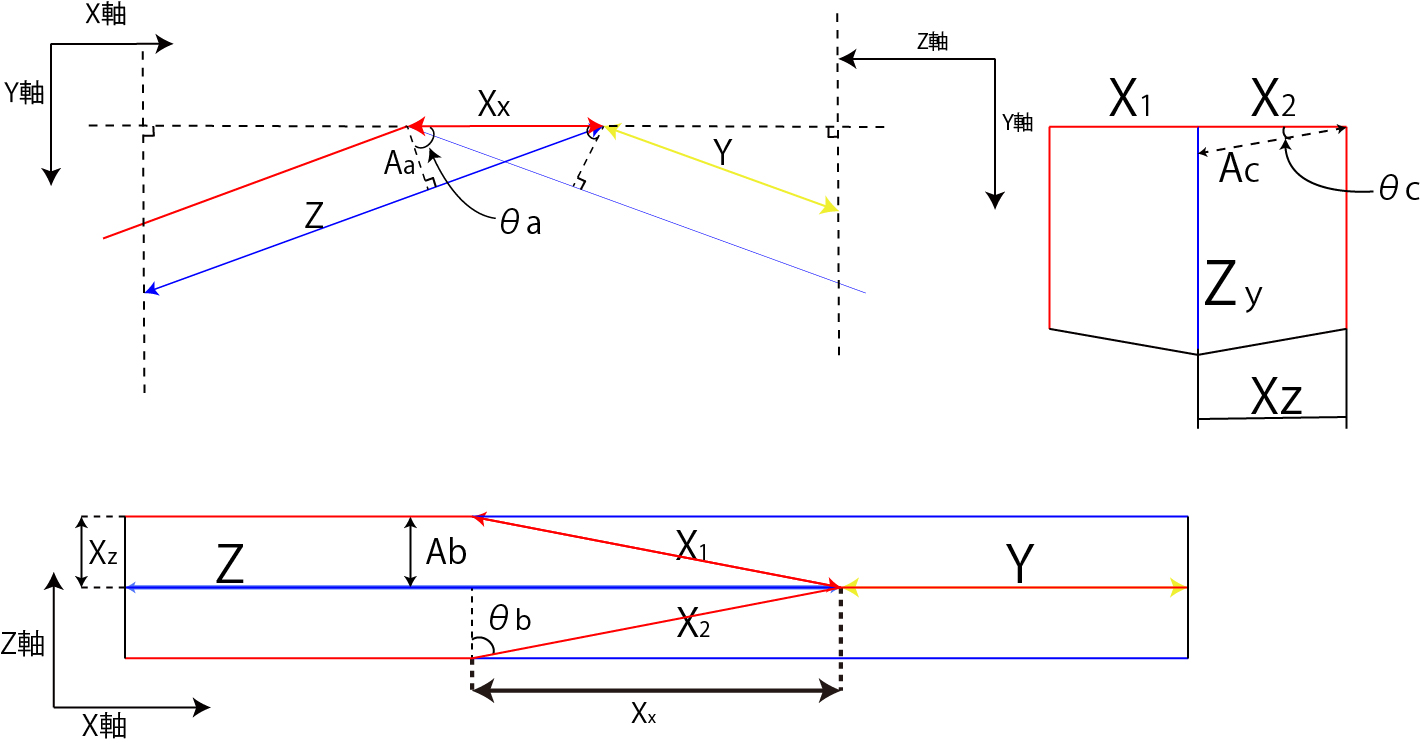

ピッチについて言及していないなと。ピッチはいろんな動きがあって、考えるのが複雑だなと思っていたので考えずにいましたが、逆に今X,Y,Zそれぞれの軸平行に見ても動いているというのが利点である気がしました。Z軸平行時のaをA_a、X軸平行時のaをA_b、Y軸平行時のaをA_cとし、それぞれを求めてみます。

その場合

A_a=Xx・cosθ_a
A_b=Xcosθ_b
A_c=Xz/(cosθ_c )

これらを使用しaのx,y,zの要素を取り出せばaのベクトルが求められそうだ。

要素分解

ｘ要素

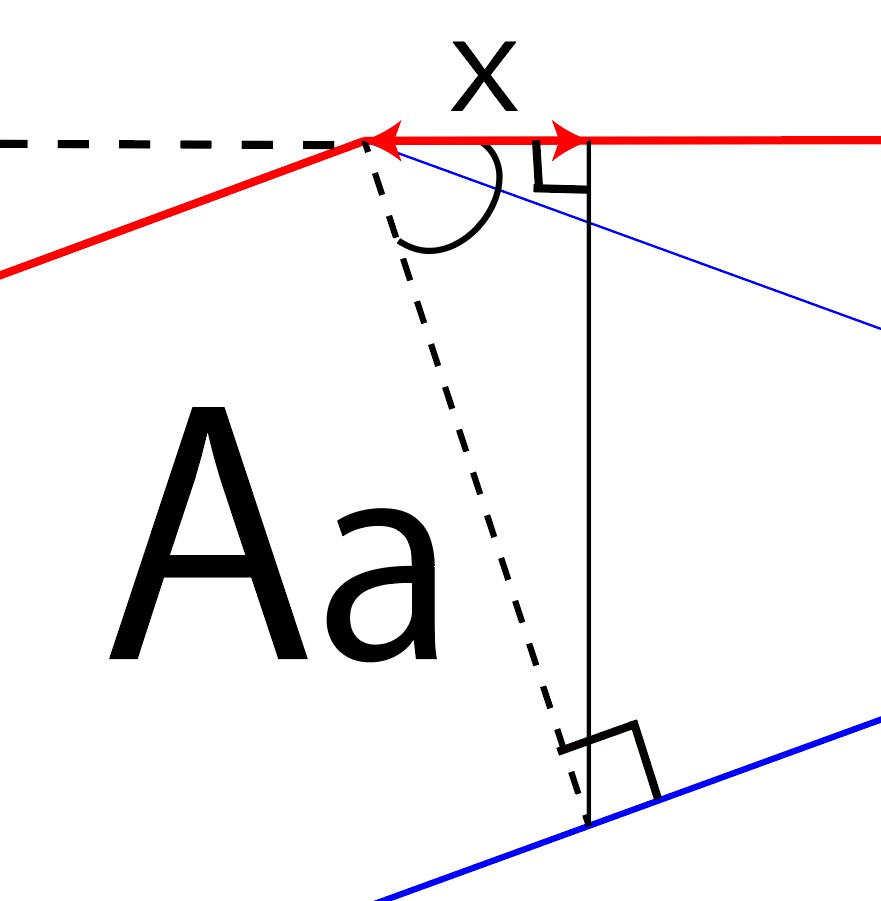

ｘ要素はＺ軸平行をもとに導くことにする。

ｙ要素
ｙ要素はＸ軸平行を用いて導く

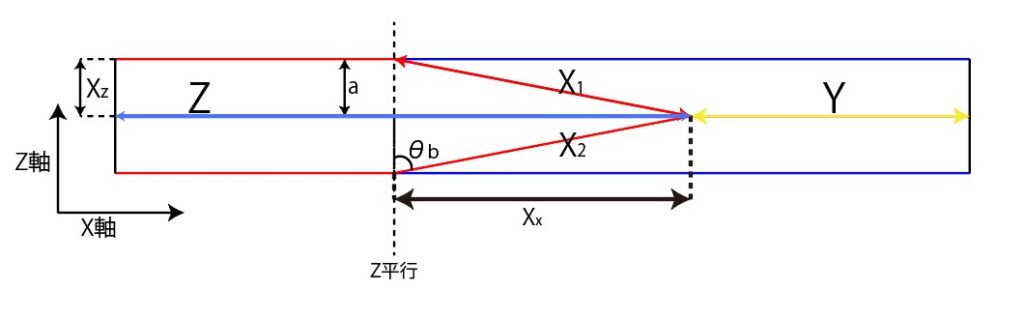

z要素
z要素はY軸平行で求めます。というかXzやAbがそのままz要素ですね

z=Ab=Xz=Xcosθ_b

ベクトルの大きさを求める

大きさを求める際は公式があるのでそれを使用します。
$∣\vec v ∣=\sqrt {x^2+y^2+z^2 ​}$

a=$\sqrt{(Aa・cosθa)^2+(Xz・tanθc)^2+(Xcosθb)^2}$

A_a=Xx・cosθ_a　　を代入

a=$\sqrt{(X x・cos^2θa )^2+(Xz・tanθc)^2+(X・cosθb)^2}$

Xx=Xsinθ_b 　　を代入

a=$\sqrt{(X・sinθb・cos^2θa )^2+(Xz・tanθc)^2+(X・cosθb)^2}$

Xz=Xcosθ_b　　　を代入

a=$\sqrt{(X・sinθb・cos^2θa)^2+(X・cosθb・tanθc)^2+(X・cosθb)^2}$

a=$\sqrt{X^2・sin^2θb・cos^4θa+X^2・cos^2θb・tan^2θc+X^2・cos^2θb}$

a=$\sqrt{X^2[sin^2θb・cos^4θa+cos^2θb(tan^2θc+1)]}$

この時θaとθcは密接に関係している。
むしろθbのみ概念が異なるのだ。θa、θcは谷折りZから山折りまでの最短距離をもとに作られたθをもとに作られたものであるのに対し、θbはZ方向に平行な線を描きその直線と直線Xの間にできる角である。
すなわちこれらの密接に関係した、θa、θcを紐解くことがカギである。

θaの働き

折る前はすべてYが０、XY平面上にあります。折るにつれて、Y方向に移動するのを表すための角度です。

θcの働き

Y成分とZ成分の減少を表現するための角度です。

どちらもY方向に対して関係しています。そのためｙ要素を抽出することで、θa、θbの関係が出せそうです。

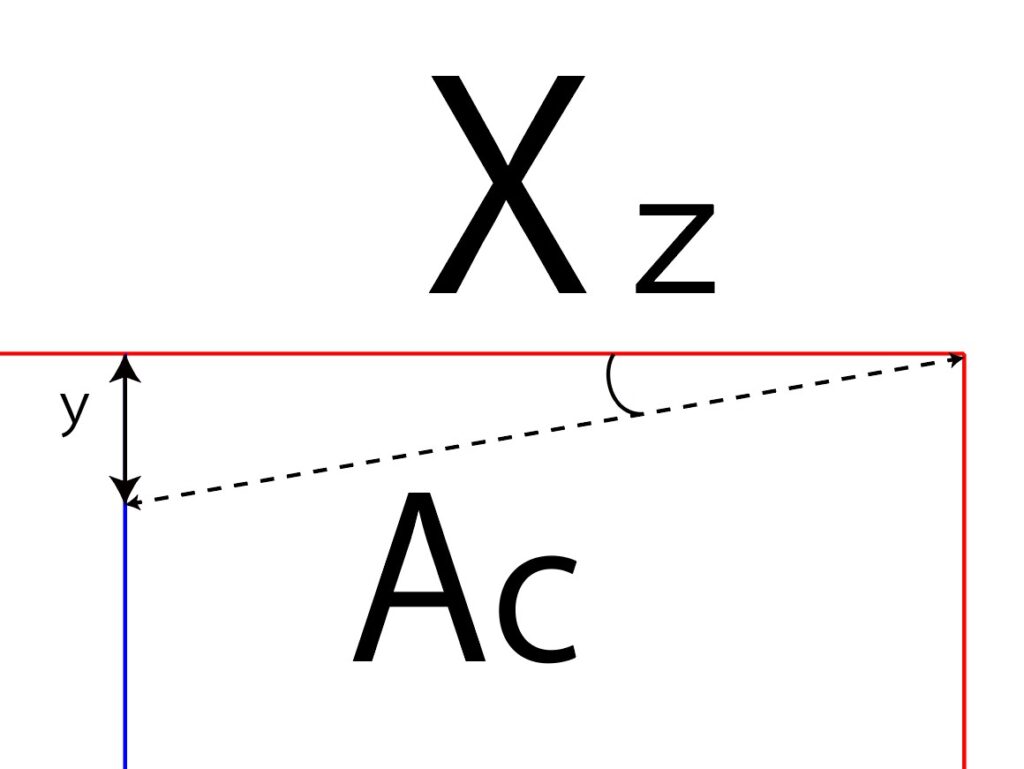

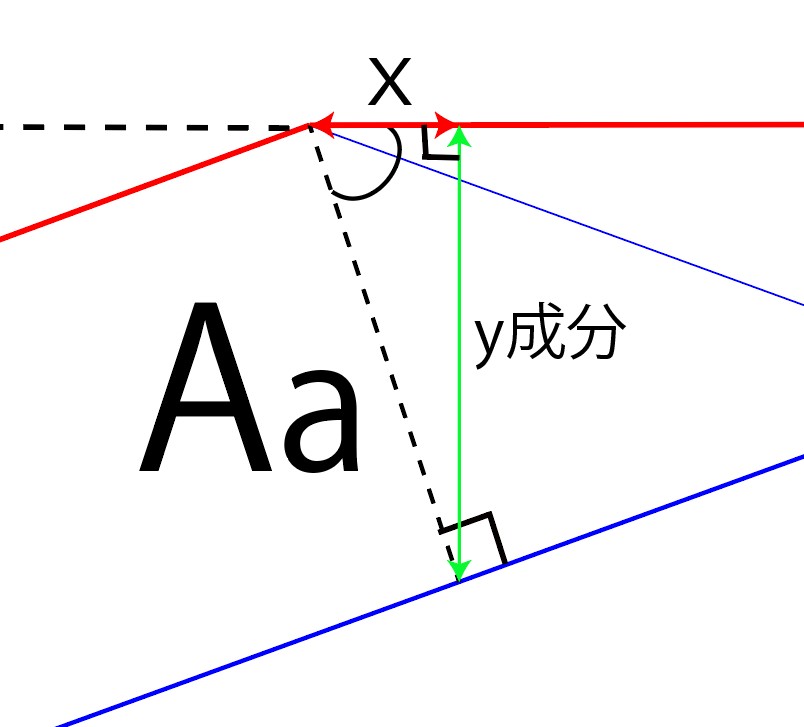

Aa、Acを求めた際の図形を用います。

y=Aa・sinθa

y=Xz・tanθc

Aa・sinθa=Xz・tanθc
Aa=Xx・cosθa を代入
Xx・sinθa・cosθa=Xz・tanθc
Xx=Xsinθb　、　Xz=Xcosθb 　をそれぞれ代入
Xsinθb・sinθa・cosθa=Xcosθb・tanθc　　両辺からXを割る
sinθb・sinθa・cosθa=cosθb・tanθc
tanθc=sinθa・cosθa・sinθb/cosθb
tanθc=sinθa・cosθa・tanθb

a=$\sqrt{X^2[sin^2θb・cos^4θa+cos^2θb(tan^2θc+1)]}$

先ほど導いた式にtanθc=sinθa・cosθa・tanθb 　を代入する

a=$\sqrt{X^2[sin^2θb・cos^4θa+cos^2θb(sin^2θa・cos^2θa・tan^2θb+1)]}$

a=$X\sqrt{sin^2θb・cos^4θa+cos^2θb(sin^2θa・cos^2θa・tan^2θb+1)}$


$tanθ=\frac{sinθb}{cosθb}$

$cos^2θb(sin^2θa・cos^2θa・\frac{sin^2θb}{cos^2θb})=sin^2θa・cos^2θa・sin^2θb$ すなわち

a=$X\sqrt{sin^2θb・cos^4θa+sin^2θa・cos^2θa・sin^2θb+cos^2θb}$

$sin^2θbでまとめる$

a=$X\sqrt{sin^2θb(cos^4θa+sin^2θa・cos^2θa)+cos^2θb}$

a=$X\sqrt{sin^2θb[cos^2θa(cos^2θa+sin^2θa)]+cos^2θb}$

a=$X\sqrt{sin^2θb[cos^2θa(cos^2θa+sin^2θa)]+cos^2θb}$ 　　　$cos^2θ+sin^2θ=1$より

a=$X\sqrt{sin^2θb・cos^2θa+cos^2θb}$　　　　　　　　　　　$cos^2θ+sin^2θ=1$より

a=$X\sqrt{sin^2θb・(1-sin^2θa)+(1-sin^2θb)}$　

a=$X\sqrt{1-sin^2θa・sin^2θb}$　

ビンゴ！

aの要素を導くことで結果的にθの関係を導くことができ、その上すっきりとした式を入手することができました。
これでθa、θbの大きさを決めてから長さを導いたりすることができました。

作図へもう一歩

作図へつなげるなら、θa、θbの時のジョイント角θを求めることができれば、
平面⇔立体が可能になります！
今回の初目に求めました。θa=90°の時、図形はXY平面と平行になります。
なのでθ=θbになります。

a=$X\sqrt{1-sin^2θ}$

a=$X\sqrt{cos^2θ}$

a=$X∣cosθ∣$

$cosθ=\pm\frac{a}{X}$

$θ= arccos(\frac{a}{X} )　または 　arccos(-\frac{a}{X} )$

$∣\frac{a}{X} ∣\leq1　⇒∣a∣\leq X$
　

一応θ=の式は作りましたが最初のa=$X\sqrt{1-sin^2θ}$を使用してもよいと思います。

まとめ

今回は前回求め切れなかった、θa、θbの関係やX軸平行視点での変化さらにそれらお用いて、屈折蛇腹のワンセットを作図可能になりました。すごくうれしいです。
今回求めた式のおさらいをしましょう。

a=$\sqrt{X^2[sin^2θb・cos^4θa+cos^2θb(tan^2θc+1)]}$

tanθc=sinθa・cosθa・tanθb

a=$X\sqrt{1-sin^2θa・sin^2θb}$

$θ= arccos(\frac{a}{X} )　または 　arccos(-\frac{a}{X} )$

$∣\frac{a}{X} ∣\leq1　⇒∣a∣\leq X$
　

a=$X\sqrt{1-sin^2θ}$

続々とメンバーがそろってきました。
